[network] 시스코 액세스 리스트

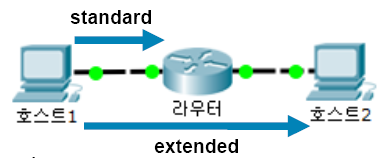

사진 1-1 액세스 리스트



액세스 리스트(Access List)

• 네트워크의 접근의 허용/차단 여부를 정해놓은 리스트

• 액세스 리스트 번호 부여

• 복수 개의 액세스 리스트를 구분하기 위해 사용(일종의 그룹)

표준 액세스 리스트(Standard Access List)

• 출발지 IP주소로만 구성  -> 목적지가 라우터 ( 나) 를 향하기 때문 .

• 관리용 트래픽 등 네트워크 장비로 향하는 트래픽에 대한 정책 적용이나 라우터 정보 필터를 등에 주로 사용

•  액세스 리스트 번호: 1~99번 (추가범위: 1300~1999)

 확장 액세스 리스트(Extended Access List)

•  출발지 IP 주소와 목적지 IP주소와 프로토콜(udp/tcp/icmp)

• 그리고 출발지 포트 와 목적지 포트 로 구성 (세부적인 정책 적용)

•  사용자의 트래픽을 필터링하는데 사용

• 액세스 리스트 번호: 100~199번 (추가범위: 2000~2699)





표준 액세스 리스트 설정 명령어 구문

• access-list access-list-number { permit|deny } address [wildcard-mask]

• 시스코 라우터에서 표준 액세스 리스트를 설정한 예

• RTA# configure t

• RTA(config)# access-list 1 permit 10.1.1.0 0.0.0.255

• RTA(config-if)# ip access-group 1 in

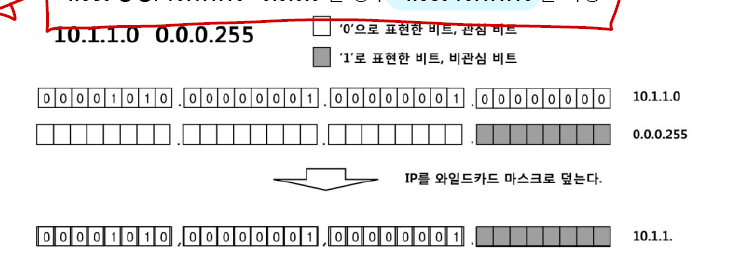

와일드카드 마스크(Wildcard Mask)



사진 1-2 액세스 리스트

• 네트워크 마스크와는 다르게 '0'은 관심비트, '1'은 비관심 비트로 사용

• 0.0.0.255 의 경우 0~24비트까지 일치시키고, 25~32비트는 무시

• 10.1.1.로 시작하는 주소를 출발지로 하는 패킷의 시스템 접근을 허용

• host 명령: 10.1.1.10 0.0.0.0 인 경우 host 10.1.1.10 을 사용

• 전역설정에서 동작 .

• 룰 적용 명령어 / 제한은 포트에 둠 .
